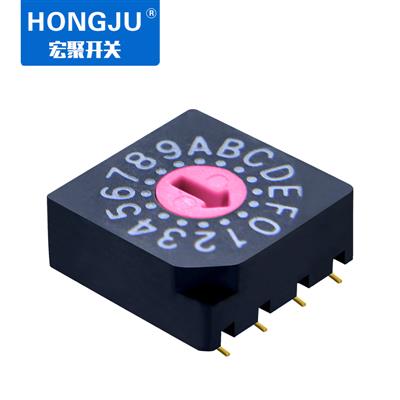

旋轉撥碼開關的原理和結構
當設計電子開關時,選擇合適的開關類型非常重要。在眾多開關中,旋轉撥碼開關因其結構簡單、可靠性高和易于操作而受到廣泛關注。本文將介紹旋轉撥碼開關的原理和結構,包括常見的2位、3位和4位旋轉撥碼開關,并介紹其在電子開關行業中的應用。

一、旋轉撥碼開關的原理
旋轉撥碼開關是一種組合式開關,其原理與撥碼開關類似。不同之處在于旋轉撥碼開關中的開關是環形排列,用戶可以通過旋轉開關來改變開關的位置和狀態,從而實現不同的電路連接方式。旋轉撥碼開關通常用于模式選擇、輸入控制和控制信號等電路控制。
二、旋轉撥碼開關的結構
2位旋轉撥碼開關
2位旋轉撥碼開關通常由8個單極單刀結構開關組成,每個開關控制一個輸出信號線。每個開關有兩種狀態:打開和關閉。當所有開關都關閉時,輸出信號線上沒有電信號輸出;當一個或多個開關打開時,輸出信號線上將輸出電信號。2位旋轉撥碼開關通常采用2^2 = 4種不同的狀態,可以選擇四種不同的輸出信號。
3位旋轉撥碼開關
3位旋轉撥碼開關通常由12個單極單刀結構開關組成,每個開關控制一個輸出信號線。每個開關有兩種狀態:打開和關閉。當所有開關都關閉時,輸出信號線上沒有電信號輸出;當一個或多個開關打開時,輸出信號線上將輸出電信號。3位旋轉撥碼開關通常采用2^3 = 8種不同的狀態,可以選擇8種不同的輸出信號。
4位旋轉撥碼開關
4位旋轉撥碼開關通常由16個單極單刀結構開關組成,每個開關控制一個輸出信號線。每個開關有兩種狀態:打開和關閉。當所有開關都關閉時,輸出信號線上沒有電信號輸出;當一個或多個開關打開時,輸出信號線上將輸出電信號。4位旋轉撥碼開關通常采用2^4 = 16種不同的狀態,可以選擇16種不同的輸出信號。
三、旋轉撥碼開關的應用
旋轉撥碼開關廣泛應用于電子開關行業中。例如,它們可以用于電源控制、音量控制、頻率選擇和通信設備控制等領域。
例如,在音頻領域,旋轉撥碼開關可以用于音量控制。通常,音頻放大器具有許多不同的音頻輸入,例如CD、MP3、收音機和電視等。通過使用旋轉撥碼開關,用戶可以輕松選擇不同的音頻輸入,并將音量調整到所需的級別。
另一個例子是在通信設備領域,旋轉撥碼開關可以用于控制不同的通信模式。例如,在軍事通信中,通信設備需要在不同的模式下進行通信。通過使用旋轉撥碼開關,士兵可以選擇不同的通信模式,并快速地與其他人進行通信。
更多旋轉撥碼開關信息請詳細咨詢宏聚電子官網(www.ilit.cn),宏聚電子專業生產船型開關,翹板開關,按鍵開關,輕觸開關,電源插座,保險絲座等開關產品。
