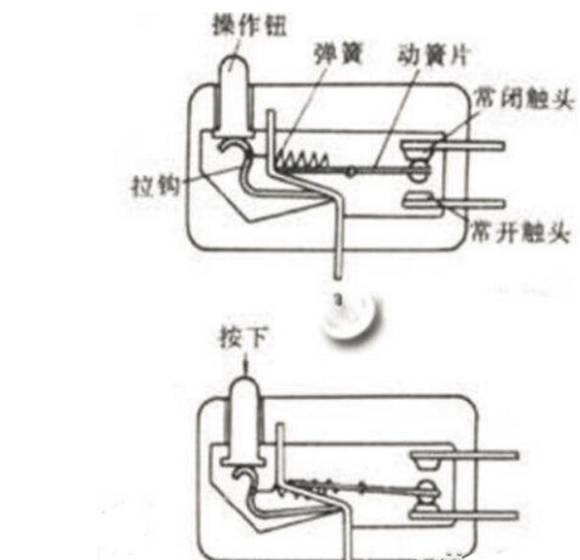

微動開關內部結構圖
微動開關是具有微小接點間隔和快動機構,用規定的行程和規定的力進行開關動作的接點機構,
用外殼覆蓋,其外部有驅動桿的一種開關,因?yàn)槠溟_關的觸點間距比較小,故名微動開關。
又稱靈敏開關、快動開關。施壓促動的快速開關。用于防盜系統中的門開關等。
外機械力通過傳動元件(按銷、按鈕、杠桿、滾輪等)將力作用于動作簧片上,
當動作簧片位移到臨界點時產生瞬時動作,使動作簧片末端的動觸點與定觸點快速接通或斷開。
當傳動元件上的作用力移去后,動作簧片產生反向動作力,當傳動元件反向行程達到簧片的動作臨界點后,
瞬時完成反向動作。

微動開關的觸點間距小、動作行程短、按動力小、通斷迅速。其動觸點的動作速度與傳動元件動作速度無關。

微動開關具有微小接點間隔和速動機構,用規定的行程和力進行開關動作的接點機構,
被外殼覆蓋,其外部有傳動器,且外形較小。港源電子微動開關是由10個構成要素組成。
1和2:上蓋和下蓋使用的材料為PBT30%GF
3:按鈕材料為PBT30%GF
4:切換片材料為鈹青銅
5:彈片材料為鈹青銅
6:支架材料為黃銅
7:NC端子材料為黃銅
8:NO端子材料為黃銅
9:端子銀點材料為銀合金
10:切換片銀點材料為銀合金
微動開關,是一種內部采用金屬簧片觸發的部件,按鍵按下一次后,微動開關內的金屬簧片前段的銀點
同下方接觸腳 觸發一次,造成電路導通向控制器傳送出一個電訊號,之后再復位。
東莞宏聚是專業的開關廠家,十幾年專注,是一家值得您信賴的廠家。
